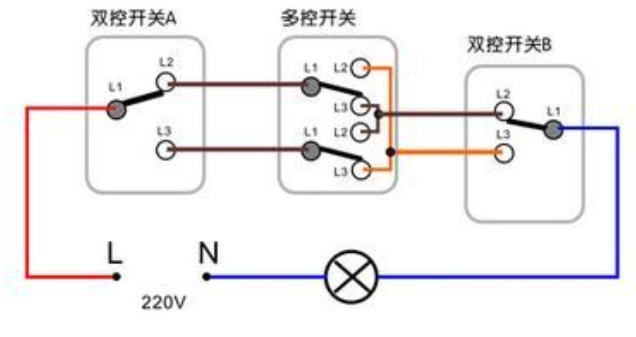

一灯双控开关接线图

  装置前,要断电,禁止带电装置,并由专业技术人员装置。翻开包装盒,取出开关,用螺丝批伸进开关下端缺口处,往上悄悄用力扳起,即可脱离面板。

  L1为输入端,L2为常闭输出端。L3为常开输出端。L1A为A路输入端,L2A为A路常闭输出端,L3A为A路常开输出端;L1B为B路输入端,L2B为B路常闭输出端,L3B为B路常开输出端。三路开关成为双控运用时,有必要与单路或双路开关组合使,三路开关不得与三路开关组成双控开关运用。

  双控开关还用于操控应急照明回路需求强制点着的灯具,双控开关中的两端接双电源,一端接灯具,即一个开关操控一个灯具。
